NeoDen9 Chwazi epi mete machin
video

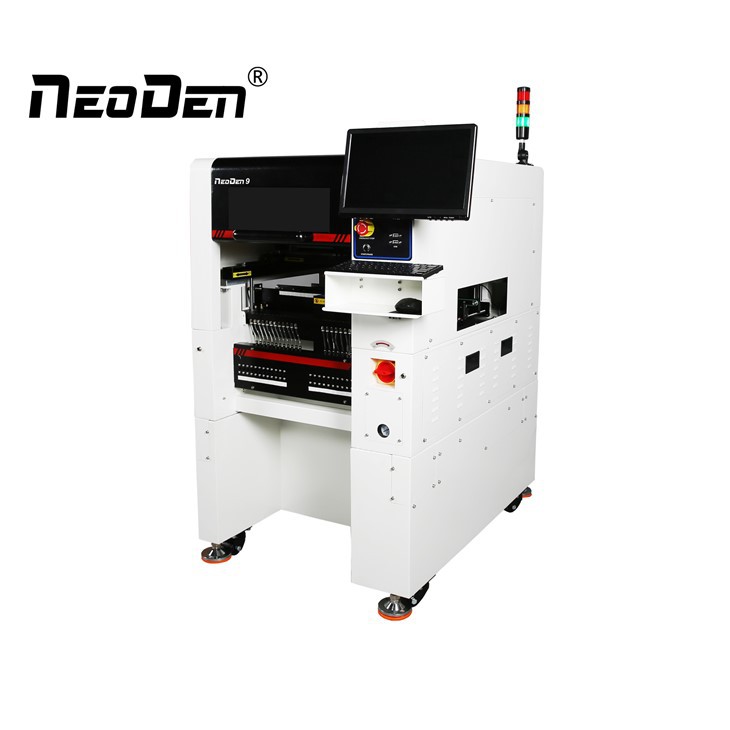

NeoDen9 Chwazi epi mete machin

NeoDen9 Chwazi epi mete machin

■ 6 Tèt
■ To Plasman jiska 14,000CPH
■ Plasman Presizyon ±0.01 mm
■ Kapasite Feeder nan 53 pcs Manje tep

NeoDen9 SMT machin asanble se yon sistèm kontwòl bouk fèmen (Fully fèmen -Loop), ki fèt pou pwodiksyon an mas SMT ki estab ak efikas.
Sistèm Vizyon Avanse: Itilize yon Sistèm Kamera Vizyon Vole Rezolisyon segondè pou rekonesans eleman, pyese pa yon Kamera Mak segondè Precision, ki amelyore idantifikasyon eleman ak kapasite pwezante PCB.
Product Details ofNeoDen9 Chwazi epi mete machin


Poukisa Chwazi NeoDen9 chwazi epi mete machin

【Efikas ak egzat】 Mwayèn vitès monte NeoDen9 a ka rive9,000 CPH, ak yon vitès maksimòm de14,000 CPH. Li itilize yon algorithm kalkil -tan reyèl san paramèt vityèl pou konte vitès. Presizyon nan pozisyon repete se± 0.01 mm.

【Sistèm kontwòl avanse】Feedback mouvman XY la se yon sistèm kontwòl bouk fèmen-, epi li kondwi pa yonPanasonic A6 400W motèpou pi bon koupl ak akselerasyon. Vis ki itilize a se yonC5 presizyon tè vis, ak yon presizyon nan 0.018 mm nan yon longè 300 mm.

【Karakteristik lojisyèl pwisan】 Se machin nan ekipe ak lojisyèl endepandan Linux NeoDen a, ki asire fleksib ak rapid amelyore, osi byen ke operasyon pi fasil ak fòmasyon pi vit. Li tou gen yon fonksyon optimize 1-klike pou aliye sekans ak kalibrasyon rapid nan pozisyon an davwa.

【Konfigirasyon versatile】 NeoDen9 genyen6 tèt plasman kontwole poukont yo. Chak tèt ka deplase monte ak desann separeman, sa ki fè li fasil pou ranmase eleman. Wotè estanda aliye efikas rive16 mm, satisfè kondisyon yo pou pwosesis fleksib SMT. Li sipòte tou de manje elektrik ak chanm konpwesyon lè ak yon maksimòm de53 tep bobine manje. Lajè PCB maksimòm li ka okipe se300 mm.

【Entelijan e an sekirite】 Machin nan ekipe ak yon sistèm rekonesans kamera vole ki devlope pwòp tèt ou ki sèvi ak yon Capteur CMOS enpòte, yon lantiy endistriyèl wo-definisyon 5-milyon-nivo, ak 289 LED sous limyè san lonbraj pou asire efè ki estab ak dirab. Teknoloji Capteur patante pèmèt li okipe PCB nwa. Pile feeder devan ak dèyè yo tou ekipe ak detèktè patant. Si yon Feeder pa enstale kòrèkteman, tèt plasman an pral fèmen pou anpeche tèt monte ak anòmal ki te koze pa move operasyon.





NeoDen 9 PCB asanble machin videyo





Deskripsyon machin plasman SMT

NeoDen9 SMT plasman machin Ekipe Panosonic 400W servo motè, asire pi bon koupl ak akselerasyon pou reyalize plasman ki estab ak dirab.

Kontwòl endepandan nan 6 tèt plasman, chak tèt ka leve, li desann separeman, fasil pou ranmase, ak estanda efektif wotè aliye rive nan 16mm, satisfè kondisyon ki nan pwosesis fleksib SMT.

Otomatik manyen tras, doub -vis lineyè tras elaji estrikti konsepsyon.

Ekipe ak teknoloji Capteur patante, li ka okipe PCB nwa, ak PCB longè 800mm ka monte nan seksyon.



Spesifikasyon nan NeoDen 9 SMT machin

Non pwodwi NeoDen 9 SMT Chwazi epi mete machin Repete Pozisyon Presizyon ± 0.01mm
Kantite tèt 6 Maksimòm vitès monte 14,000CPH
Kantite manjeur bobin tep 53 (Yamaha elektrik/pneumatic) Mwayèn vitès monte 9,000CPH
Kantite plato IC 20 X-aks-Kalite Kondwi WON Linear Guide / TBI Manje vis C5 - 1632
Zòn Plasman 460mm * 300mm Y-aks- Kalite Kondwi WON Linear Guide / TBI Manje vis C5 - 1632
MAX Mounting Wotè 16mm Lè konprese >0.6Mpa
Rekonesans Fidikyal PCB Segondè Precision Mak Kamera Antre pouvwa 220V/50HZ (110V/60HZ altènatif)
Rekonesans eleman Segondè rezolisyon vole sistèm kamera vizyon Pwa machin 500KG
XY Mosyon kontwòl fidbak Closed sistèm kontwòl bouk Dimansyon machin L1220mm * W800mm * H1350mm
XY Drive motè Panasonic A6 400W



NeoDen 9 PCB asanble machin Detay

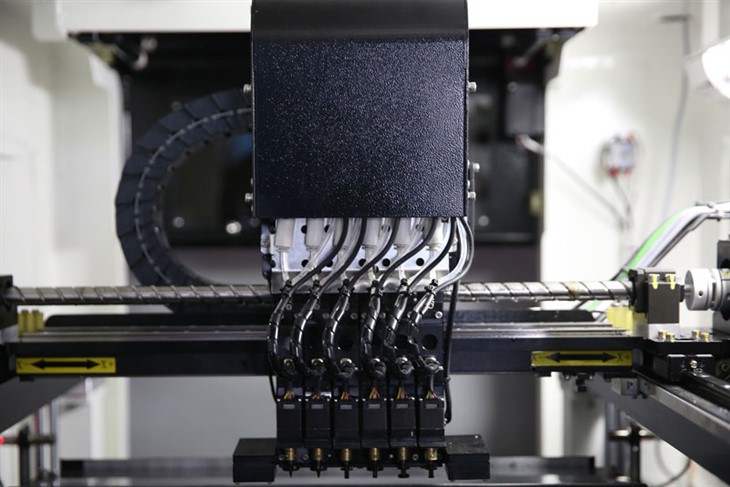

NeoDen 9 with 6 Placement Heads

6 Tèt Plasman

Kontwòl endepandan

Chak tèt ka leve, li desann separeman, fasil pou ranmase

Satisfè kondisyon yo ki nan pwosesis fleksib SMT.

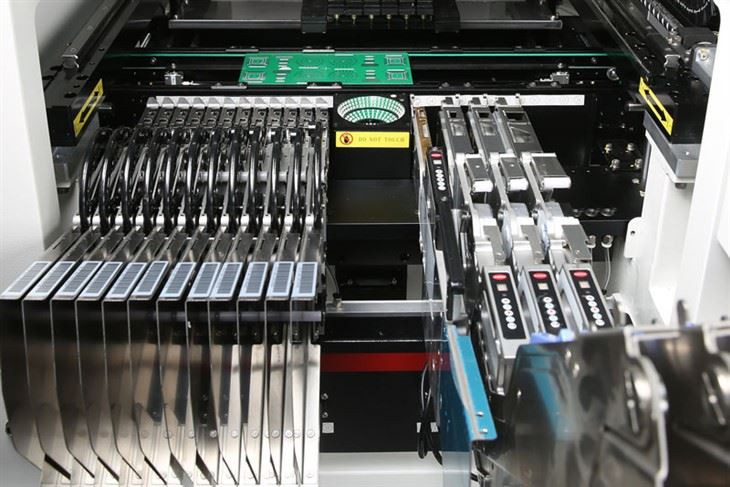

Pick and Place Machine feeder

Manje bobin tep

Sipòte tou de feeder elektrik ak feeder pneumatic nan max 53 fant tep bobin manjeur ak lajè machin 800mm sèlman, asire efikasite nan segondè ak espas fleksib & diy.

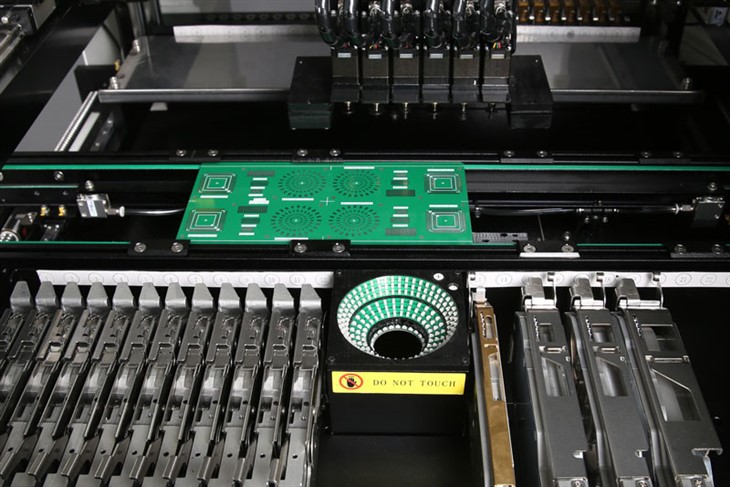

Pick and Place Machine vision system

Oto-devlope Kamera Vole

Sistèm rekonesans itilize enpòte Capteur CMOS, 5 milyon -nivo endistriyèl wo - lantiy definisyon ak 289 ki ap dirije s bag shadowless sous limyè, asire efè yo ki estab ak dirab.

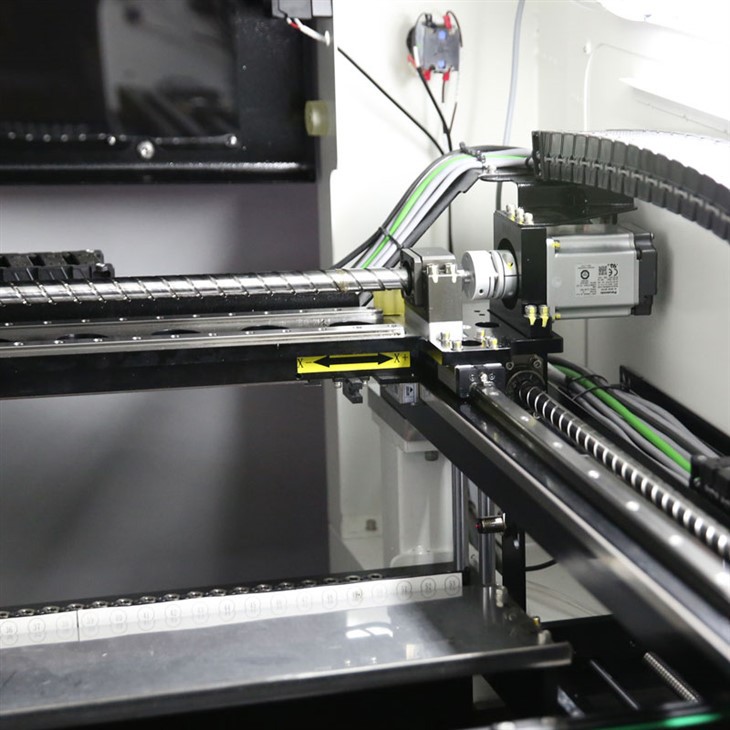

NeoDen 9 C5 precision ground screw

C5 presizyon tè vis

ak yon presizyon nan 0.018mm nan longè a 300mm. Li se matche ak Taiwan PVP ak kouple Japon Miki a, makonnen ak asanble presizyon, mwens mete ak aje, ki estab ak dirab presizyon.

NeoDen 9 Servo Motor

Servo motè

Ekipe motè servo Panosonic 400W,

asire pi bon koupl ak akselerasyon pou reyalize plasman ki estab ak dirab.

NeoDen 9 Patent Sensors

Detèktè Patant

Si feeder a pa enstale nan pozisyon ki kòrèk la, tèt plasman an pral fèmen, pou fè pou evite tèt monte ak anomali pa misoperation.



Sèvis nou an

Nou se nan yon bon pozisyon pa sèlman bay ou bon jan kalite machin pnp, men tou, ekselan sèvis la apre lavant.

-Enjenyè ki byen antrene ap ofri w nenpòt sipò teknik.

10 enjenyè pwisan ekip sèvis apre-lavant ka reponn demann kliyan yo ak demann nan 8 èdtan.

Solisyon pwofesyonèl yo ka ofri nan 24 èdtan tou de jou travay ak jou ferye.



Ka Kliyan NeoDen9

Verifye Feedback kliyan: Pèfòmans NeoDen9

✓ Revizyon Verifye
Kliyan:Jakob

"Liy NeoDen9 SMT a ap travay byen pou pwodiksyon nou an, epi nou satisfè ak pèfòmans li yo."

Dirèk fidbak imel soti nan kliyan nou an mete aksan sou fyab, estabilite, ak pèfòmans segondè nanNeoDen9 SMT Chwazi ak Mete Liynan operasyon fabrikasyon chak jou.

NeoDen9 SMT line customer review email from Jakob
🇲🇽

Liy Asanblaj SMT Otomatik gwo-Otomatik nan Meksik

4x NeoDen9 Liy

Yon kliyan dirijan nan manifakti elektwonik nan Meksik te deplwaye yon gwo -liy pwodiksyon NeoDen SMT totalman otomatize. Powered by4 inite NeoDen9 Pick and Place machin k ap travay nan seri, liy sa a entegre ak SPI 3D inline, sistèm enspeksyon doub AOI, ak kontwòl kalite X-ray pou asire maksimòm debi ak zewo-defo SMT asanble.

Si ou bezwen, tanpri ou lib pou kontakte nou pou plis enfòmasyon.



Konsènan NeoDen SMT


Faktori

NeoDen SMT Manufatory
NeoDen SMT Manufatory
NeoDen SMT Manufatory
  • Etabli an 2010 ak 200+ anplwaye ak 27,000+ Sq.m. faktori nan dwa pwopriyete endepandan, asire jesyon an estanda ak reyalize efè ki pi ekonomik kòm byen ke ekonomize pri a.
  • Posede pwòp sant D ', asanble kalifye, tèsteur ak enjenyè QC, asire kapasite yo fò pou NeoDen machin fabrikasyon, bon jan kalite ak livrezon.
  • 40+ patnè mondyal yo kouvri nan pwovens Lazi, Ewòp, Amerik, Oseyani ak Lafrik, pou sèvi ak siksè 10000+ itilizatè yo nan tout mond lan, pou asire sèvis lokal pi bon ak pi rapid ak repons rapid.
  • 3 ekip R&D diferan ak total 25+ enjenyè R&D pwofesyonèl, pou asire devlopman pi bon ak pi avanse ak nouvo inovasyon.
  • Enjenyè sipò ak sèvis angle ki kalifye ak pwofesyonèl, asire repons rapid la nan 8 èdtan, solisyon bay nan lespas 24 èdtan.
  • Yon sèl la inik nan mitan tout manifaktirè Chinwa yo ki anrejistre ak apwouve CE pa TUV NORD.
  • NeoDen bay tout lavi -sipò teknik ak sèvis pou tout machin NeoDen yo, anplis, mizajou lojisyèl regilye ki baze sou eksperyans itilizasyon yo ak demann aktyèl chak jou nan men itilizatè final yo.




sètifikasyon


NeoDen certification



egzibisyon

SMT exhibition
SMT exhibition
SMT exhibition
SMT exhibition



Si ou bezwen, tanpri pa ezite voye demann ou an.



FAQ

K: Ki konpozan ka okipe machin NeoDen9 SMT?

A: NeoDen9 sipòte konpozan ki soti nan 0201 jiska 40 x 40 mm, ki gen ladan ICs byen -, LED, dyod, ak triyod.

Li tou okipe pakè IC estanda tankou QFP, SSOP, QFN, ak BGA, ak yon wotè eleman maksimòm de 16 mm.

K: Ki karakteristik prensipal yo nan machin nan chwazi ak plas NeoDen9?

  • 800 mm kò machin etwat ki fèt pou asansè biwo.
  • Ideyal pou pwototip ak pwodiksyon ti-a-mwayen-echèl.
  • 6 tèt plasman ak vitès maksimòm 14,000 CPH / mwayèn . 9,000 CPH.
  • Sipòte gwosè PCB jiska 460 x 300 mm (ektansyon si ou vle ki disponib).
  • Segondè presizyon reyalize atravè kondui vis boul ak motè servo.
  • Ranje gwosè eleman: 0201 a 40 x 40 mm, wotè max 16 mm.

Q: Ki tan an plon pou machin nan plasman NeoDen9 SMT?

A. Tan estanda a se apeprè 10-15 jou travay apre konfimasyon peman an.

K: Pòt/asansè biwo nou an pa gwo, èske dimansyon modèl sa a disponib nan asansè nòmal?

A: Wi, nou espesyalman konsepsyon li etwat pou pifò kliyan nan bilding biwo yo.

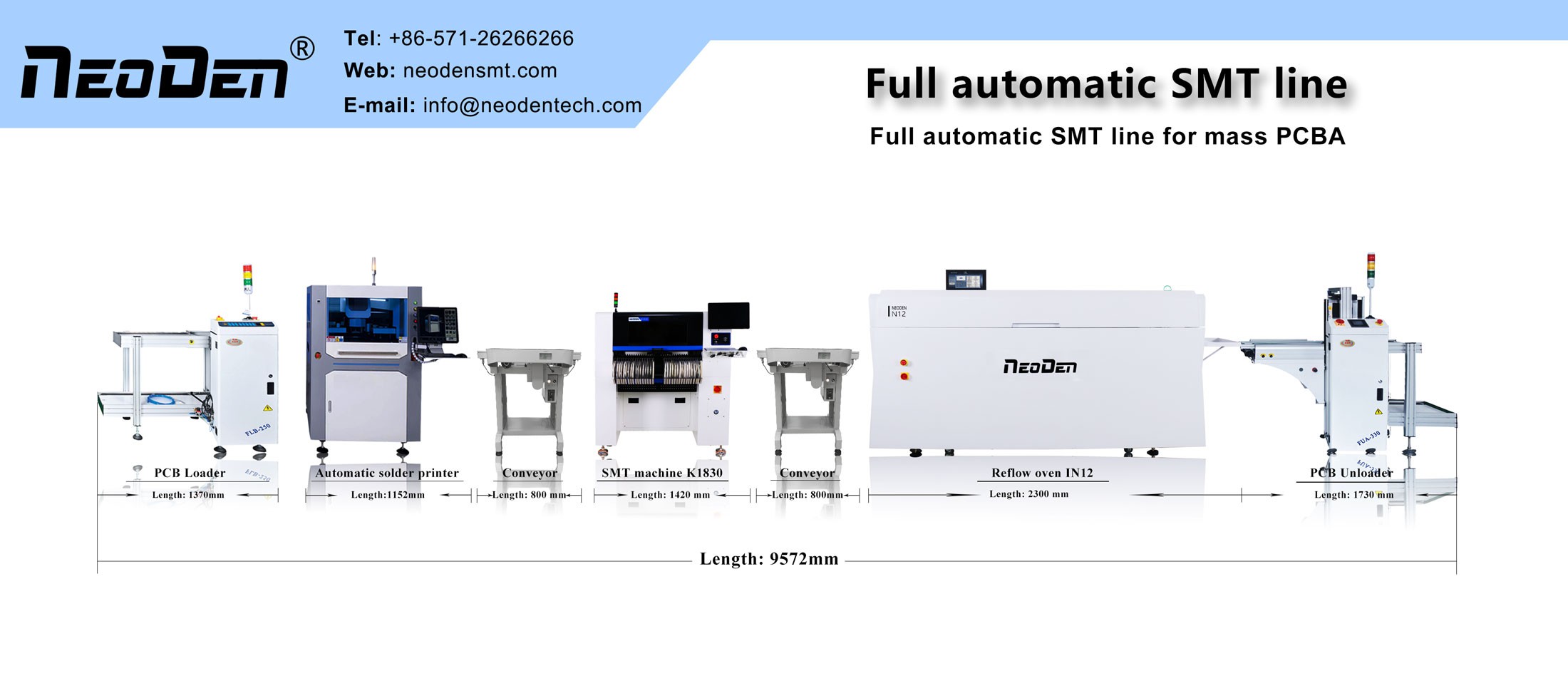

NeoDen9 SMT Line



Spesifikasyon NeoDen9 SMD aliye machin



Non pwodwi NeoDen9 Chwazi epi mete machin Repete Pozisyon Presizyon ± 0.01mm
Kantite tèt 6 Maksimòm vitès monte 14,000CPH
Kantite manjeur bobin tep 53 (Yamaha elektrik/pneumatic) Mwayèn vitès monte 9,000CPH
Kantite plato IC 20 X-aks-Kalite Kondwi WON Linear Guide / TBI Manje vis C5 - 1632
Zòn Plasman 460mm * 300mm Y-aks- Kalite Kondwi WON Linear Guide / TBI Manje vis C5 - 1632
MAX Mounting Wotè 16mm Lè konprese >0.6Mpa
Rekonesans Fidikyal PCB Segondè Precision Mak Kamera Antre pouvwa 220V/50HZ (110V/60HZ altènatif)
Rekonesans eleman Segondè rezolisyon vole sistèm kamera vizyon Pwa machin 500KG
XY Mosyon kontwòl fidbak Closed sistèm kontwòl bouk Dimansyon machin L1220mm * W800mm * H1350mm
XY Drive motè Panasonic A6 400W
