Chwazi otomatik epi mete machin pou dirije asanble
Deskripsyon
NeoDen4 se yon otomatik Chwazi ak Mete machin pou dirije Asanble, ki karakteristik eleman fleksibilite, PCB fleksibilite ak fleksibilite pwodiksyon an.
Li has4 tèt, sistèm vizyon, ray oto, 48 manjeur elektrik ak CONVEYOR sipòte.
NeoDen' s kapasite pou konpozan se soti nan 0201, 0402 BGA, QFN.
Avèk ray oto li yo, NeoDen4 aplikab pou bann 0.8m / 1.2m / 1.5m dirije.
Gen kèk revizyon ak fidbak ki soti nan kliyan sou sa a Otomatik Chwazi ak Mete machin pou dirije Asanble pale pi fò pase sa nou di.
Espesifikasyon
Modèl | NeoDen4 |
Style machin | Single Gantry ak 4 tèt |
Aliyman | Vizyon Etap |
To Plasman | Vizyon sou:5,000CPH |
Vizyon koupe:10,000CPH (Optimum) | |
Kapasite founisè yo | Tep feeder: 48 (tout 8mm) |
Vibwasyon feeder: 5 | |
Plato feeder: 5 | |
Eleman Range | Pi piti gwosè: 0201 |
Pi gwo gwosè:32x32mm (plon goudwon 0.5mm) | |
Wotè Max | 5mm |
Wotasyon | ±180° |
Presizyon Plasman | ± 0.02mm |
XY Repetibilite | ± 0.02mm |
Dimansyon Komisyon Konsèy (mm) | Maksimòm:310 x 1500mm |
| 140 x1500mm (Avèk 1 plato gofr) | |
Kontwòl prensipal la | Entèfas |
Pwovizyon pou elektrisite | 110V/220V |
Pouvwa | 180W |
Dimansyon ekstèn (mm) | Gwosè machin:870(L)x680(W)x480(H) |
Anbalaj gwosè:940(L)x740(W)x600(H) | |
Pwa | Filè pwa: 60Kgs |
Brit pwa:80kgs |
Karakteristik
1. sistèm vizyon Doub (monte-kap ak desann-kap camers), idantifye ak kalibre eleman yo diferan nan yon sèl fwa, amelyore presizyon nan plasman soti nan 0201 BGA;
2. Otomatik manjeur elektrik, diminye devyasyon manje a;
3. Jeneral conveyoris sipòte, se konsa yon liy pwodiksyon SMT ka konfigirasyon, ki se plis tan-ekonomize ak travay-ekonomize;
4. Kat plasman headscan ranmase ak kalibre eleman nan yon sèl fwa;
5. Deviceupports aleka sistèm amelyorasyon an, NeoDen bay yon lavi long sistèm sèvis ajou pou gratis pou ou;
6. 19in ekspozisyon kontribye nan operasyon pi fasil ak pratik.
Efè plasman
Pwosedi Creole nan Asanble yon Komisyon Konsèy
Etap 1. Printer soude
Mete yon ti dab soude kole sou chak pad kote yon eleman pral chita.
Pou fè pwosesis sa a pi vit, se yon stencil mete sou tablo a, epi li se keratin nan andwi sou stencil la ak yon raklèt metal.
Etap2. Chwazi epi Mete machin
Yon fwa tablo a te kole aplike, nou bezwen mete eleman yo sou tèt (Sa a ka fè nan men oswa pa yon machin.)
Yon machin pick and place (PNP) itilize yon vakyòm pou leve yon eleman nan yon moso kasèt, Thorne li nan bon oryantasyon an, lè sa a mete l sou yon tablo sikwi ki te kouvwi ak kole soude.
Li pran kèk èdtan tosetupa machin yo bati tout pèp la, men yon fwa tout bagay ap kouri, li trè vit.
Step3. Reflow Fou
Apre chwazi-ak-plas, keratin nan dwe rflu yo kreye yon jwenti soude solid.
Ankadreman yo mete sou yon senti CONVEYOR ki deplase tou dousman nan yon gwo fou, ekspoze tablo yo a ase chalè fonn soude a (apeprè 250 ° C!).
Kòm tablo a deplase nan dife pou chofe fou a, li rankontre zòn tanperati diferan, sa ki pèmèt li chofe ak fre desann nan yon pousantaj kontwole.
NeoDen4 otomatik chwazi epi mete ajutaj machin yo
NeoDen4 chwazi epi mete akseswa machin yo

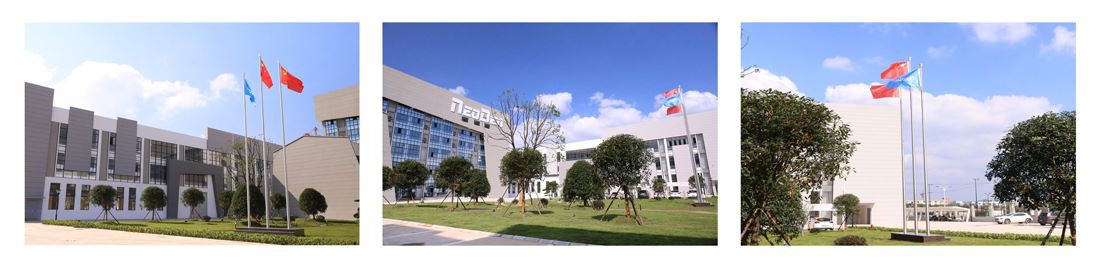

Sou nou
Si ou bezwen, tanpri ou lib pou kontakte nou pou plis enfòmasyon ~
