Entwodiksyon
Nan peyizaj manifakti elektwonik trè entegre jodi a, SMT te vin pwosesis endikap la. Kit nan smartphones, laptops, tablo kontwòl endistriyèl, oswa sistèm elektwonik otomobil, ankadreman sikwi debaz yo prèske inivèsèl konte sou teknoloji SMT pou reyalize gwo -dansite, segondè-asanble fyab. Se konsa, ki sa egzakteman sePwosesis pwodiksyon SMT? Ki etap kle li anglobe? Epi ki jan yon moun ta dwe chwazi ekipman apwopriye pou asire bon jan kalite -pwodiksyon efikas?
Atik sa a pral mennen ou atravè yon analiz konplè sou pwosesis pwodiksyon SMT konplè a. Lè w entegre aplikasyon pratik nan ekipman seri NeoDen (FP2636 manyèl soude paste Printer, YY1 otomatik plasman machin, IN6 Reflow Oven), li gen pou objaktif pou ede manifaktirè elektwonik, mizisyen, enstitisyon edikasyonèl, akti -liy pwodiksyon pakètkonplètman metrize teknoloji debaz sa a.
I. Ki Pwosesis Pwodiksyon SMT?
Pwosesis pwodiksyon SMT a refere a pwosedi konplè pou monte konpozan sifas-monte sou PCB yo lè l sèvi avèk ekipman otomatik oswa semi-otomatik, ki te swiv pa fòme koneksyon elektrik serye atravè soude reflow. Konpare ak teknoloji tradisyonèl nan -twou (THT), SMT elimine perçage, itilize eleman ki pi piti ak pi lejè, epi li sipòte aliye doub-bò, amelyore siyifikativman entegrasyon tablo sikwi ak pèfòmans.
1. Yon liy pwodiksyon estanda SMT anjeneral gen twa etap debaz:
2. Anba a, nou pral detaye chak etap epi eksplike kijan ekipman NeoDen jwe yon wòl enpòtan nan chak.
Etap 1: Enpresyon kole soude - Fondasyon egzak pou Kalite soude
Enpresyon keratin soude se premye etap la nan pwosesis SMT la epi li enpòtan pou detèmine kalite final la soude. Objektif li se jisteman aplike kantite lajan ki kòrèk la nan keratin soude respire sou kousinen yo nan PCB a atravè yon pochoir.
Defi kle:
- Kontwòl epesè kole soude (tipikman 0.1-0.15mm)
- Presizyon aliyman enprime (ki mande ajisteman amann nan X/Y/ang)
- Sere anfòm ant pochwa a ak PCB
Avantaj nanNeoDen FP2636 manyèl soude keratin enprimant:
NeoDen FP2636 se yon enprimant manyèl ki fèt espesyalman pou ti -pwodiksyon pakèt, pwototip, ak aplikasyon pou edikasyon. Avantaj debaz li yo enkli:
- Segondè -Sistèm Ajisteman Precision: Ekipe ak X-aks, Y-aks, ak manch ajisteman ang, konbine avèk endikatè wotè ak plak blocage stencil, reyalize presizyon aliyman ± 0.01mm.
- Konpatibilite ak stencils Frameless: rapid blocage via Avant/dèyè blocage plaques ak 8 vis ekonomize pwi yo ak pèmèt chanjman stencil fleksib.
- Itilizatè -Zanmitay Design: Plizyè -broch pwezante PCB (2mm/2.5mm/3mm) ak baz ki gen fòm L-adapte ak divès kalite tablo; broch sipò tèt anpeche PCB deformation.
- Operasyon Nòt: Anvan w itilize, retire keratin soude nan yon frijidè 3-8 degre. Pèmèt li chofe pou plis pase 4 èdtan epi brase manyèlman pou 2-5 minit (2-3 segonn pou chak wotasyon) pou asire bon koule. Si w pa fè sa, sa ka lakòz move koule keratin soude, ranpli twou ensifizan, ak rezilta nan jwenti soude frèt oswa voye boul soude.
Etap 2: Plasman Konpozan - Milimèt-Nivo Precision pou gwo-Vitès Plasman egzat
Apre enprime keratin soude, pwochen etap la enplike jisteman mete eleman SMD (tankou rezistans, kondansateur, chips IC, elatriye) sou kousinen korespondan yo. Pwosesis sa a fèt pa yon machin pick and place.
Defi kle:
- Mikwo-konpozan rekonesans (pa egzanp, 0201, 0402 pake)
- Plasman presizyon (tipikman mande ± 0.05mm tolerans)
- Konpatibilite ak metòd pou manje miltip (Kasèt-ak-Bobine, Bulk, Tib, elatriye)
Kapasite debaz nanNeoDen YY1 Chwazi epi mete machin:
- NeoDen YY1 a se yon pri-efikas doub-tèt otomatik chwazi epi mete machin apwopriye pou pwodiksyon ti ak mwayen-volim ak senaryo R&D:
- Sistèm Rekonesans Vizyon Entelijan: Ekipe ak kamera anlè-vi ak anba-, ki sipòte rekonesans otomatik ak aliyman divès konpozan soti nan 0201 rive nan gwo BGA.
- Multi-Konpatibilite Feed: Sipòte tep feeders (1–52), vibratory feeders, IC platos, kout tep feeds, ak plis ankò pou manyen materyèl fleksib.
- Otomatik bouch chanje: Ansanm chaje 4 kalite bouch diferan (egzanp, CN040 pou 0402, CN220 pou SOP ICs) ak zewo entèvansyon manyèl.
- Itilizatè-Entèfas Zanmitay: Kowòdone enpòte atravè dosye CSV, ak mòd plasman "Etap-pa-Etap" ki diminye anpil baryè operasyonèl yo.
- Rekòmandasyon Antretyen: Kenbe pwòpte bouch, evite konpozan oksidize, epi opere nan yon anviwònman tanperati/imidite konstan pou amelyore anpil pousantaj siksè plasman. Kalibrasyon regilye kamera ak sant bouch la enpòtan anpil pou-presizyon alontèm.
Etap 3:ReflowFouSoude - Kontwòl Tanperati egzak pou jwenti serye
Apre plasman, PCB a antre nan fou a reflow. Yon pwofil tanperati jisteman kontwole fonn keratin nan soude, mouye kousinen yo ak kondwi eleman yo. Lè yo refwadi, sa a fòme yon lyen solid metalik.
Kat etap yo nan machin reflow soude:
- Zòn Prechofe: Ralanti chofaj (1-2 degre /s) pou evapore solvang ak aktive flux.
- Tranpe/Zòn Aktif: Tanperati ki estab (150-180 degre) pou egalize PCB ak tanperati konpozan.
- Zòn Reflow/Pak: Chofaj rapid nan tanperati pik (tipikman 210-230 degre) pou fonn keratin soude ak fòme jwenti.
- Zòn refwadisman: Refwadisman rapid pou solidifye jwenti yo epi anpeche grenn yo grosye.
Pwen esansyèl teknik nan laNeoDen IN6 Reflow Oven:
NeoDen IN6 a se yon 6-zòn plen cho-fou reflow lè konveksyon ki bay pèfòmans endistriyèl nan yon anprint Desktop:
- 6 zòn tanperati endepandan (3 anwo/3 anba) ak estabilite ± 0.2 degre, sipòte tou de pwosesis plon -gratis ak plon.
- Sistèm sikilasyon lè cho konplè -: Itilize motè NSK Japonè yo ak eleman chofaj Swis pou distribisyon inifòm lè cho-, pou anpeche defo soude ki te koze pa "efè lonbraj."
- Entelijan Entèfas: Sipòte ekonomize / raple plizyè pwofil tanperati (fonksyon TAB) ak yon sèl-klik chaje nan paramèt prereglaj.
- Bati-nan sistèm filtraj lafimen: efektivman pirifye lafimen soude, pwoteje anviwònman atelye ak sante operatè yo.
- Konsèy pou ajiste koub: Pandan premye itilizasyon, tache yon tèmomèt nan pwen PCB kritik pou mezire koub tanperati aktyèl tablo a. Si voye boul soude parèt, redwi pant prechofe. Si jwenti soude frèt rive, pwolonje tan reflow oswa ogmante tanperati pik.
II. Kontwòl Kalite & Depanaj
Menm ak pwosesis estanda, domaj soude ka rive. Pwoblèm komen yo enkli:
- Boul soude: Pate melanje ki pa apwopriye oswa to chofaj twòp → Amelyore melanje epi redwi vitès prechofe.
- Dezakò konpozan: Twòp presyon plasman oswa twoub koule lè → Optimize paramèt plasman yo epi enspekte vakyòm bouch yo.
- PCB Warpage: Siyifikatif diferans tanperati ant zòn anwo ak pi ba → Balanse pouvwa chofaj ak ogmante vitès senti CONVEYOR.
- Bridging: Twòp gwosè ouvèti stencil oswa keratin soude twòp → Optimize konsepsyon stencil, kontwole epesè enprime.
Atravè enprime presizyon NeoDen FP2636 a, plasman ki estab NeoDen YY1 a, ak reflow serye NeoDen IN6 a, konbinezon ekipman NeoDen siyifikativman diminye pousantaj defo ak amelyore Sede Premye Pas.
III. Poukisa chwazi konbinezon NeoDen Ekipman an?
Pou demaraj, laboratwa, enstitisyon edikasyon, oswa ti -faktè pakèt, NeoDen ofri yon solisyon SMT pri-efikas, fasil-pou -opere, ak antretyen ki ba-:

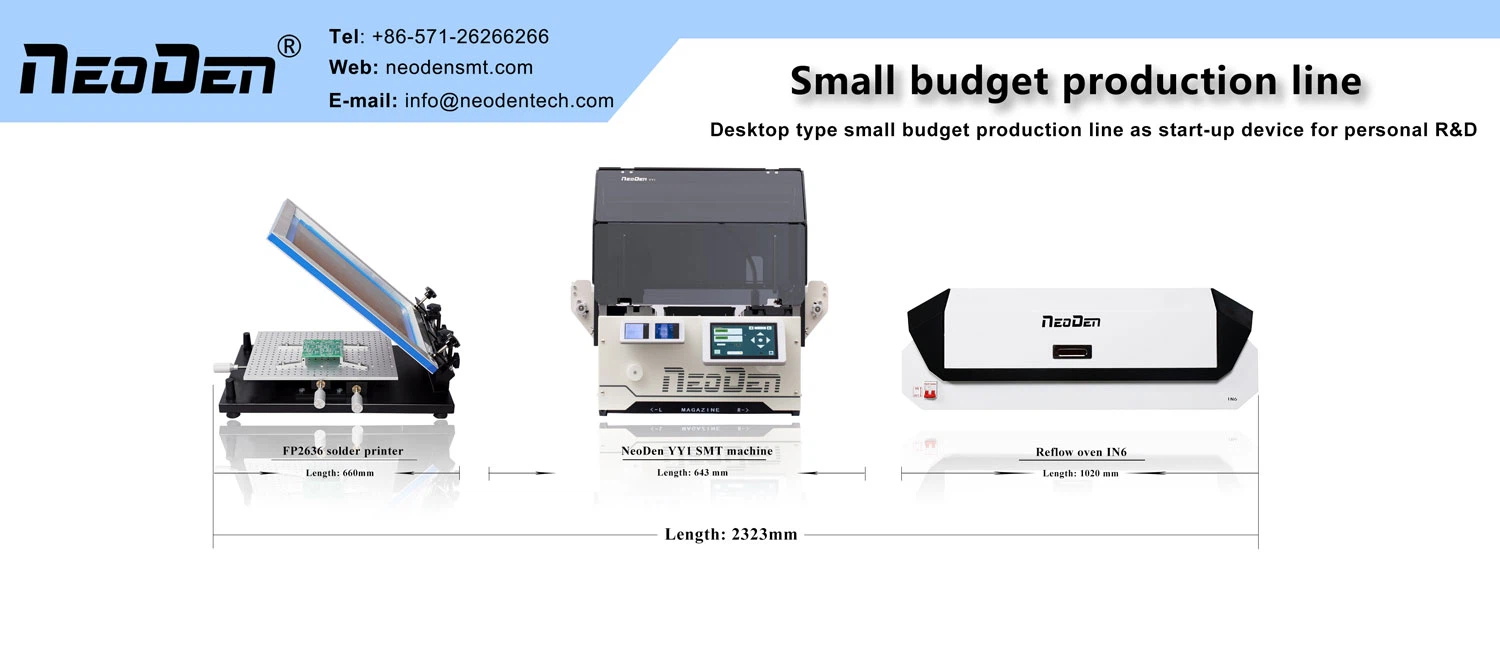

FP2636 + YY1 + IN6: Twa machin k ap travay ansanm pou kouvri tout pwosesis SMT.
Reyalize pwodiksyon pwofesyonèl-san envestisman masiv.
Koòdone Chinwa/Angle, manyèl detaye, ak sipò teknik lokalize diminye depans aprantisaj yo.
Konklizyon
Pandan ke pwodiksyon SMT ka sanble konplèks, nenpòt moun ka rasanble PCB ki gen bon jan kalite -si yo konprann prensip debaz li yo-enpresyon egzak, plasman serye, ak reflow syantifik-epi yo asosye yo ak ekipman apwopriye.
Si w ap chèche ekipman SMT pou pwototip, pwodiksyon ti -pakèt, oswa eksperyans edikasyonèl, FP2636, YY1, ak IN6 NeoDen yo se san dout chwa ideyal la. Non sèlman yo serye nan pèfòmans, men yo tou balanse fasilite nan itilize ak évolutivité, ede ou avanse piti piti sou vwayaj manifakti elektwonik ou.
Pran aksyon kounye a: Vizite aSit entènèt ofisyèl NeoDenjwenn aksè nan espesifikasyon teknik detaye ak solisyon Customized pou FP2636, YY1, ak IN6. Elve liy pwodiksyon SMT ou soti nan "kapab" nan "ekselan"!
