Ki sa ki metòd yo pou enspekte soude bon jan kalite enprime keratin?

Enprime keratin soude se premye etap la nan tout laLiy pwodiksyon SMTak yon faktè kritik nan detèmine bon jan kalite a nan soudaj ki vin apre. Dapre estatistik, plis pase 60% nan SMT soudaj domaj ka remonte tounen nan pòv soude keratin enprime. Se poutèt sa, fè enspeksyon syantifik ak sistematik nan bon jan kalite enprime soude te vin yon pwoblèm debaz nan enkyetid komen nan endistri a SMT.

Atik sa a pral analize konplètman metòd endikap aktyèl yo pou enspekte bon jan kalite enprime soude soude, ki kouvri enspeksyon vizyèl, enspeksyon 3D, estrateji kontwòl pwosesis, ak tandans devlopman nan lavni, ede lektè pwofondman konprann ki jan yo amelyore sede a ak estabilite nan liy pwodiksyon SMT nan enspeksyon egzak.

Soude keratin enprimantEnprime se pwosesis la nan jisteman aplike soude keratin nan kousinen PCB nan yon may asye. Bon jan kalite li yo afekte dirèkteman pèfòmans nan koneksyon elektrik nan konpozan apre plasman akReflow soudaj. Domaj enprime komen yo enkli:

Pa gen ase soude keratin: ki mennen ale nan soudaj frèt oswa soude enkonplè
Twòp soude keratin: sa ki lakòz pon oswa sikwi kout
Aliyman/konpanse: sa ki lakòz aliyman eleman oswa tonb
Bor klè: ki afekte presizyon plasman ak mouyabilite

Yon fwa pwoblèm sa yo rive, yo pa sèlman ogmante refè depans men yo ka tou enpak fyab pwodwi, ki kapab mennen nan rejte a nan yon pakèt tout antye. Se poutèt sa, etabli yon sistèm enspeksyon efikas ak egzak se kritik.

Metòd enspeksyon ki pi primitif la, kote operatè yo obsève mòfoloji keratin soude a apre enprime lè l sèvi avèk yon loup oswa mikwoskòp.

Avantaj: pri ki ba, pa gen okenn ekipman adisyonèl yo mande yo.
Dezavantaj: segondè subjectif, efikasite ki ba, tendans fatig, gwo pousantaj deteksyon rate, ak enkapasite yo quantifier done yo.
Senaryo ki aplikab: ti pwodiksyon pilòt oswa pwodwi ki gen bon jan kalite ki ba.
Rekòmandasyon: Kòm nivo automatisation ogmante, manyèl enspeksyon vizyèl se piti piti ke yo te ranplase pa enspeksyon otomatik epi yo pa rekòmande kòm metòd la enspeksyon prensipal.

2D AOI Systems pran imaj nan zòn nan enprime soude keratin lè l sèvi avèk segondè - kamera rezolisyon ak analize zòn nan keratin soude a, pozisyon, ak fòm lè l sèvi avèk algoritm pwosesis imaj.

Soude zòn pwoteksyon keratin
Offset (x/y direksyon)
Kontinuite soude oswa repo
Avètisman blokaj ekran

Vit enspeksyon vitès, apwopriye pou deplwaman sou entènèt
Ka reyalize 100% enspeksyon konplè
Pri modere, fasil pou entegre

Pa ka mezire soude wotè keratin ak volim
Sansib a refleksyon ak lonbraj, sa ki lakòz pi wo fo pousantaj pozitif

Senaryo Aplikasyon: Mid - Pou - Low - liy pwodiksyon fen ak pwodwi ki gen kondisyon ki ba presizyon volim.

3D AOI se kounye a ekipman estanda pou segondè - fen liy pwodiksyon SMT. Li itilize optik lazè oswa teknoloji estriktire pwojeksyon limyè pou jwenn twa - enfòmasyon sou morfoloji dimansyon nan keratin soude.

Volim keratin soude
Wotè
Zòn
Volim/Zòn
Coplanarity

Presizyon jiska ± 1μm, satisfè kondisyon ki nan ti - konpozan anplasman (tankou 01005, QFN, BGA)
Reyalize vre "enspeksyon quantitative," ak done ki ka itilize pou SPC (estatistik pwosesis kontwòl)
Sipòte Fèmen - Feedback Loop, pèmèt paramèt optimize nan konjonksyon avèk enprimant lan

Segondè - asanble PCB dansite
Segondè - jaden fyab tankou medikal ak otomobil elektwonik
Multi - tablo kouch ak pwodiksyon tablo HDI

Sa a se yon zouti enspeksyon offline, tipikman yon kontak - aparèy mezi kalite ki mezire wotè a nan keratin soude pa kontakte sifas li yo ak yon pwofonde.

Pri ki ba ak fasil yo opere
Apwopriye pou itilize nan laboratwa oswa pandan validasyon pwosesis

Tès destriktif ki afekte fòm sou soude keratin
Enspeksyon pran echantiyon ak reprezantativite limite
Pa ka mezire zòn oswa volim

Senaryo aplikasyon: nouvo pwosesis validasyon, akseptasyon pentire, kalibrasyon ekipman yo.

Malgre ke X - reyon yo prensipalman itilize pou pòs - reflow soudaj enspeksyon nan jwenti kache soude tankou BGAs ak CSPs yo, yo kapab tou itilize pou soude enspeksyon kerat

Ka antre kouch metal yo obsève kondisyon ranpli entèn yo
Apwopriye pou konplèks - PCB estriktire

Gwo pri
Vitès enspeksyon ralanti
Kondisyon sekirite radyasyon segondè

Konklizyon: X - Ray pa itilize kòm yon woutin soude metòd enspeksyon keratin men sèlman kòm yon zouti oksilyè nan pwosesis espesyal.

Nivo enspeksyon	Metòd	Abitid	Entansyon
Premye tès depistaj	2d AOI	Sou entènèt enspeksyon konplè	Byen vit idantifye domaj evidan
Evalyasyon egzak	3d Aoi	Sou entènèt enspeksyon konplè	Jwenn paramèt kle tankou volim ak wotè
Pwosesis validasyon	Epesè kalib + mikwoskòp	Offline pran echantiyon	Nouvo pwodwi entwodiksyon, paramèt optimize
Done analiz	Sistèm SPC	Imobilye - Siveyans Tan	Predi tandans, anpeche anomalies

Enspeksyon nivo metòd frekans objektif

Premye tès depistaj 2d AOI sou entènèt enspeksyon konplè byen vit idantifye domaj evidan

Evalyasyon presi 3D AOI sou entènèt enspeksyon konplè jwenn paramèt kle tankou volim ak wotè

Pwosesis validasyon epesè kalib + mikwoskòp offline echantiyon nouvo pwodwi entwodiksyon, paramèt optimize

Done analiz SPC Sistèm Imobilye - Tan siveyans predi tandans, anpeche anomalies

Volim Devyasyon: ± 15% (± 10% rekòmande pou eleman presizyon)
Devyasyon wotè: ± 10%
Pwoteksyon zòn: pi gran pase oswa egal a 85%
Pozisyon konpanse: mwens pase oswa egal a 25% nan lajè pad

Avanse liy SMT sipòte yon "deteksyon - Feedback - Ajisteman" Fèmen - Sistèm Loop:

3d AOI enspekte soude bon jan kalite keratin
Done yo Uploaded nan sistèm nan MES
Rezilta analiz yo manje tounen nan enprimant lan (egzanp, DEK, MPM)
Otomatikman ajiste paramèt tankou presyon squeegee, vitès, ak distans lage

Mòd sa a siyifikativman amelyore estabilite pwosesis, diminye entèvansyon imen, e se yon manifestasyon kle nan manifakti entelijan.

AOI tradisyonèl depann sou règleman predefini, sa ki ka mennen nan fo positifs. Pa entwodwi algoritm AI, sistèm lan ka otomatikman distenge ant "vrè domaj" ak "varyasyon akseptab" nan aprantisaj gwo twou san fon, kidonk amelyore presizyon deteksyon.

Pa etabli yon modèl dijital jimo nan pwosesis la enprime, diferan may asye, keratin soude, ak konbinezon paramèt yo ka fo nan yon anviwònman vityèl yo optimize pwosesis la nan avanse epi redwi jijman - ak - depans erè.

Pa uploading done enspeksyon nan yon platfòm nwaj, Multi - Faktori Done Konparezon, analiz tandans, ak Remote Sipò teknik kapab reyalize, pèmèt antrepriz yo reyalize jesyon pwodiksyon mondyal la.

Priyorite envestisman nan 3D ekipman AOI: byenke envestisman inisyal la se wo, li ka siyifikativman diminye depans bon jan kalite nan tèm long la.

Etabli SOPS: Klèman defini frekans enspeksyon, règleman pran echantiyon, ak sitiyasyon manyen sitiyasyon nòmal.

Ranfòse fòmasyon pèsonèl: operatè yo dwe metrize prensip enspeksyon debaz ak ladrès operasyon ekipman yo.

Regilyèman kalifye ekipman: asire estabilite nan sistèm enspeksyon presizyon pou fè pou evite misjudgments ki te koze pa ekipman flote.

Entegre done enspeksyon ak sistèm MES: reyalize pwosesis konplè trasabilite ak amelyore transparans jesyon kalite.

Kòm pwodwi elektwonik kontinye evolye nan direksyon miniaturizasyon ak pi wo dansite, demann lan pou soude keratin enprime presizyon yo ap kontinye monte. Kòm yon manifakti ekipman SMT, nou dwe pa sèlman bay segondè - enprimant pèfòmans men tou ofri kliyan solisyon enspeksyon konplè - soti nan pyès ki nan konpitè nan lojisyèl, ki soti nan ekipman nan done - yo bati yon pwodiksyon entelijan ak serye fèmen - sistèm bouk.

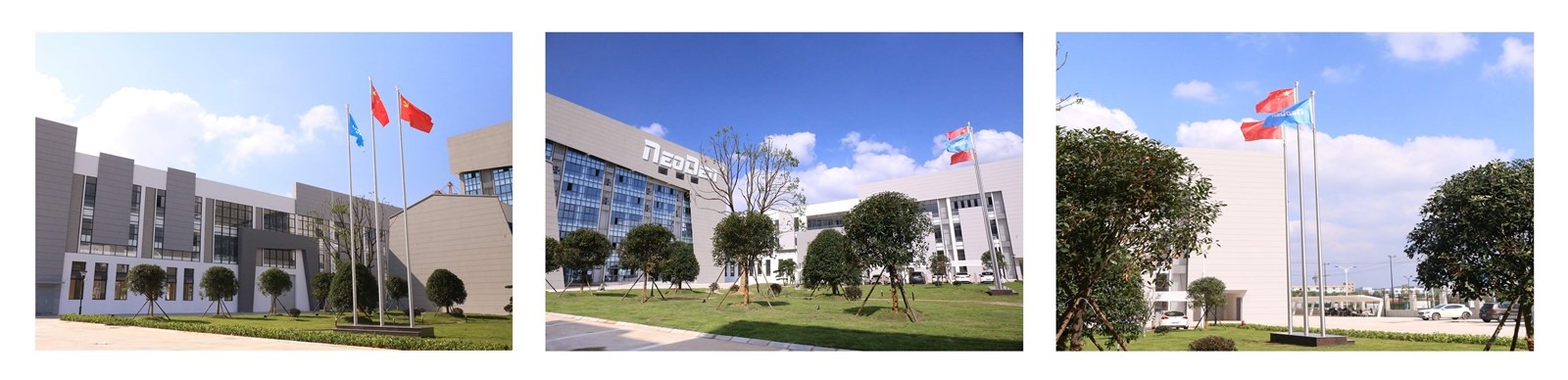

neoden factory
